производство | Угол поворота трубы / Поворотное коленоРазъёмные колена используются преимущественно для упрощения проведения монтажных работ при сборе трубных систем. Они используются как в качестве компенсатора длины, так и для выравнивания угла в точке пересечения двух трубных систем. Соответствует как европейским, так и российским стандартам. Интегрируется в любые трубные системы, в том числе выполненные по стандарту Jacob ( Якоб ) Германия.
Указания по монтажу:

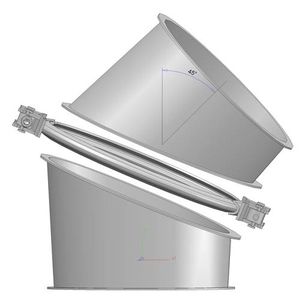

Разъёмные колена состоят из двух одинаковых асимметричных конусов и одного двухэлементного зажимного кольца, вкл. отбортованное уплотнительное кольцо. Оба конуса собираются с помощью зажимного кольца.
После того, как сняты болты с зажимного кольца, появляется возможность поворачивать один из двух конусов вокруг своей оси. За счёт этого меняется монтажная высота и угол разъёмного колена, который можно использовать в качестве выравнивания в зависимости от конструкции трубной системы. При повороте одного из конусов на 180°, получается вертикальное расположение.
Регулируемый угол составляет по вертикали до 45°.
Монтажное положение:
Монтажное положение может быть любым.
|
|
