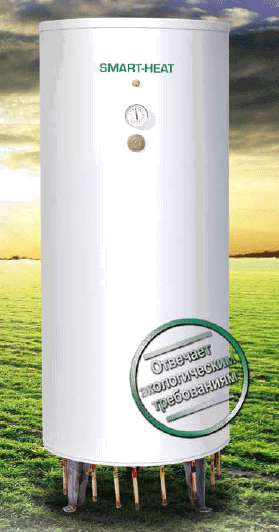

Водонагреватель – рекуператор тепла SMART-HEAT Водонагреватель SMART-HEAT, известный ранее под названием THERMA-STOR, представляет собой теплообменник, который использует тепло отходящих газов холодильной установки для нагрева воды. В процессе рекуперации происходит теплообмен между отработанным теплым газом и водой непрерывно через разделяющую их стенку. Системы рекуперации тепла позволяют с незначительными энергозатратами обеспечить животноводческие комплексы, другие производственные и жилые помещения горячей водой.
В животноводческих и производственных помещениях обычно находятся в эксплуатации одна или несколько холодильных установок, при работе которых выделяется тепловая энергия, которая обычно бесполезно выбрасывается в атмосферу. Применение водонагревателя (рекуператора тепла) SMART-HEAT позволяет использовать данное тепло для нагрева питьевой или производственной воды в бойлере. Эксплуатация таких установок позволит в несколько раз снизить расход энергии на нагрев воды.
Принцип действия водонагревателя (рекуператора тепла) SMART-HEAT
Горячие пары хладагента, покидая компрессор холодильной установки, проходят через теплообменник, встроенный в стенки резервуара с водой. Здесь горячий газ через стенки резервуара отдает своё тепло холодной воде и тем самым нагревает ее. После отдачи тепла воде охлаждённый газ отводится из водонагревателя и поступает в конденсатор, который, в следствие поступления хладагента с более низкой температурой, работает значительно эффективнее, увеличивая тем самым КПД холодильной установки.
Водонагреватель SMART-HEAT выпускается объемом от 200 до 1.200 литров. К одному водонагревателю SMART-HEAT можно подключить до 6 холодильных установок. Возможно подключение данного водонагревателя к существующим холодильным установкам как отечественного, так и зарубежного производства.
Водонагреватель выполнен из высокопрочной нержавеющей стали DUPLEX 2304. Теплообменник изготовлен из нержавеющей хром-никелевой стали AISI 304. Рабочее давление по воде составляет 6 бар. Рабочее давление по хладагенту - 30 бар. В качестве хладагента могут применяться все виды фреонов. В качестве изоляции используется экологически чистый пенополиуретан, толщина слоя 50 мм.
В объём стандартной поставки входят:
- один термометр;
- один ограничитель температуры для защиты от высоких температур свыше 80°C. Монтаж обязателен.
Предусмотрена возможность для подключения термостата и дополнительного подогрева (патрубки R 1/2" и R 1 1/2")
Возможно приобретение следующего дополнительного оборудования:
- защитная группа 3/4" или 1“, 6 bar;
- дополнительный эл. подогреватель 4,5 кВт с термостатом;
- манометр по воде 0-10 бар;
- редукционный вентиль по воде 3/4";
- воздушный клапан (сапун);
- виброгаситель;
- теплообменник для отопительной системы (вторичный цикл);
- соединение отдельных теплообменников общим трубопроводом.
|
