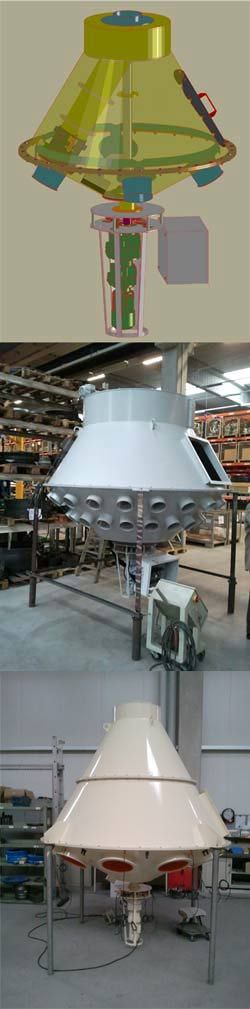

производство | Поворотный распределитель Noro Распределители с поворотной трубой (дистрибьюторы) Noro предназначены для дозирования и распределения сыпучих продуктов, таких как зерно, ячмень, пшеница, соя, рапс, хмель, комбикорма, премиксы, пищевые добавки, табак, таблетки, пеллеты и других продуктов с остаточной влажностью 15 % по одному из выбранных направлений. Стандартные распределители сыпучих продуктов в пыленепроницаемом исполнении применяются для пневматической транспортировки с давлением до 0.8 бар. Распределители (многопоточные дистрибьюторы) поставляются с наклоном трубы 45° и 60° и предназначены для использования в закрытых помещениях. Также допускается установка под открытым небом при условии дополнительной герметизации на заводе и нанесении специального погодостойкого лакокрасочного покрытия.
Изделия соответствуют как европейским, так и российским стандартам. Интегрируются в любые трубные системы, в том числе выполненные по стандарту Jacob ( Якоб ) Германия.
Сертификат соответствия № C-DE.TM04.B.00080
Дистрибьюторы (распределители) для зерновых самотёков состоят из двух основных узлов: поворотного и приводного.
Поворотный узел в свою очередь включает: входной патрубок (для загрузки продукта), вращающуюся/ распределительную трубу, цилиндра с укороченной заходкой, телескопической трубы, выходного патрубка (для выгрузки продукта), аспирационного соединения, прижимного уплотнения.
Приводной узел включает: поворотный круг, индуктивный концевой выключатель, флажковый выключатель, двигатель привода, клеммную коробку, 5-ходовой 2-позиционный электромагнитный клапан, реле давления, вал привода.
Принцип действия распределителя:
Через патрубок, расположенный в верхней части дозатора, сыпучий материал попадает в поворотную трубу. Поворотная труба в свою очередь транспортирует материал по направлению к выбранному выпускному патрубку, через который продукт выгружается из распределителя. Перемещение распределительной трубы осуществляется с помощью двигателя с червячным редуктором. Пыленепроницаемая герметизация соединения между распределителем и выходным патрубком осуществляется с помощью телескопической трубы и короткоходного цилиндра. Высыпающиеся из трубопровода остатки продукта отсасываются из кожуха распределителя через аспирационное соединение. Позиция поворотной трубы относительно выходного патрубка контролируется индуктивным концевым и флажковым выключателями.
Технические данные основных узлов многопоточного дистрибьютора:
Двигатель с цилиндрическим редуктором
- Изготовитель: SEW
- Тип: RF47 R37 DR63/S4 BRG
- Ном. мощность: 0,12 кВт
- Рабочее напряжение: 400 В
- Частота тока: 50 Гц
- Частота вращения привода : 1,6 л/мин
- Степень защиты: IP 55
- Тормозное напряжение: 400 В
- Класс изоляции: ISO F
Клапан управления:
- Изготовитель: Bosch-Rexroth
- Тип: 512 741 022 0
- Напряжение управления: 24 В пост.
Пневматический цилиндр:
- Изготовитель: Bosch-Rexroth
- Тип : 0822 396 206
Реле давления:
- Изготовитель: Kloeckner Moeller
- Тип: MCS 11
- Напряжение управления: 400 В
- Степень защиты: IP 65
Индуктивный концевой выключатель:
- Изготовитель: IFM
- Тип: IG5401
- Рабочее напряжение: 10…36 В пост.
- Принцип действия: замыкающий контакт
Контактное лицо
Гончаров Евгений
моб. тел. +79116103122 и +79633666315
Более подробная информация: http://www.noro-rohre.de/ru/
|
|
